Кабель АВВГ 3х4
| Кол-во на складе | под заказ |
| Артикул | 618 |
| Технические характеристики | |
| Диаметр наружный, мм | 10.8 |
| Масса, кг/км | 123 |
Силовой кабель АВВГ 3х4 (аналог: АВВГ-п 3х4) рассчитан на стационарную прокладку. Он применяется для передачи или распределения переменного тока, который должен иметь номинальную частоту 50 Гц и номинальное напряжение 660/1000 В. Сила тока, передаваемого по описываемому кабелю, может достигать 40 А.
Условия монтажа и эксплуатации
Климатическое исполнение кабеля, которому посвящен этот обзор – УХЛ. По ГОСТ 15150-69 изделие имеет категории размещения 1 и 5. Воздух при прокладке кабеля АВВГ 3х4 должен быть теплее -15°С, во время его функционирования – теплее -50°С, но холоднее +50°С. Ограничена и относительная влажность воздуха: этот параметр может иметь значение до 98% (указано для температуры воздуха +35°С).
Ввиду того, что жилы кабеля являются однопроволочными, радиус каждого его изгиба ограничен: он должен быть больше 101 мм (указанное значение равно 10 внешним диаметрам АВВГ 3х4).

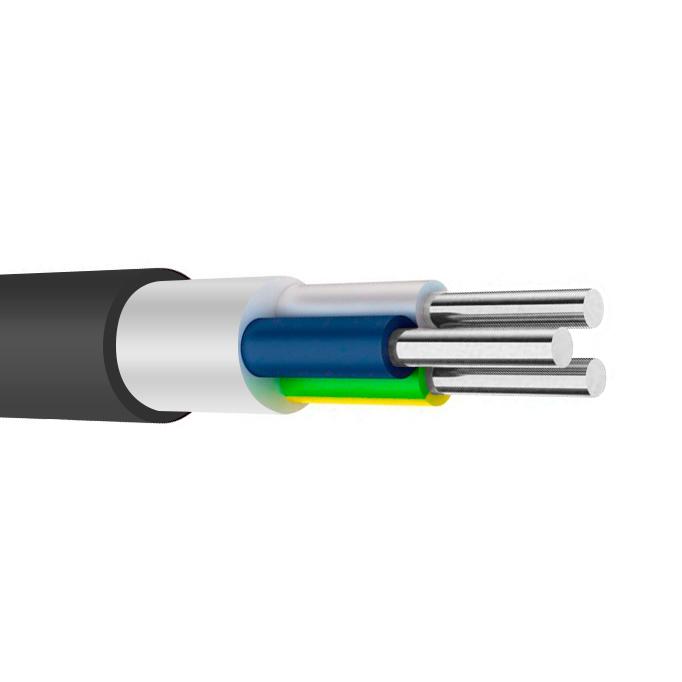

Конструкция кабеля АВВГ 3х4
В состав кабеля АВВГ 3*4 входят такие элементы, как:- алюминиевые токопроводящие жилы: имеют однопроволочную конструкцию, относятся к 1-му классу (речь идет о классификации ГОСТ 22483), в поперечном сечении дают форму круга площадью 4 мм2. Количество жил в кабеле – 3;
- поливинилхлоридные изоляционные оболочки: этими элементами дополнена каждая из трех жил, благодаря чему контакт между проводящими элементами исключен. Оболочки отличаются высоким сопротивлением (по меньшей мере 10 МОм/км). На каждой из трех изоляция окрашена в свой цвет, что существенно облегчает правильную идентификацию жил;
- общая поливинилхлоридная оболочка: данная компонента располагается снаружи, в нее заключен жгут, скрученный из трех изолированных жил. Эта оболочка играет важную роль: ее наличие делает силовой кабель АВВГ 3x4 нечувствительным к влаге, загрязнениям, перепадам температуры, другим внешним воздействиям.
Условия монтажа и эксплуатации
Климатическое исполнение кабеля, которому посвящен этот обзор – УХЛ. По ГОСТ 15150-69 изделие имеет категории размещения 1 и 5. Воздух при прокладке кабеля АВВГ 3х4 должен быть теплее -15°С, во время его функционирования – теплее -50°С, но холоднее +50°С. Ограничена и относительная влажность воздуха: этот параметр может иметь значение до 98% (указано для температуры воздуха +35°С).
Ввиду того, что жилы кабеля являются однопроволочными, радиус каждого его изгиба ограничен: он должен быть больше 101 мм (указанное значение равно 10 внешним диаметрам АВВГ 3х4).
