Силовой кабель ЦААБл 10 3х240
Каждая из трех алюминиевых жил кабеля ЦААБл 10 3х240, проводящих электрический ток, имеет максимально возможную площадь поперечного сечения – ее значение равно 240 мм2. Ток, передаваемый по изделию, может, таким образом, иметь значительную силу – до 347 А; максимальное допустимое напряжение тока также весьма велико (для постоянного – 25 киловольт, для переменного частотой 50 герц – 10 киловольт). Вместе с тем максимальная площадь сечения жил означает максимальный диаметр кабеля (он равен 58,4 мм) и максимальную массу его километрового отрезка (она составляет приблизительно 5,6 т). Необходимо учитывать эти значения, приобретая кабель ЦААБл 10 3х240, имеющийся на складе нашей компании.
Задача предотвращения недопустимого контакта жил решена путем применения бумажной фазной изоляции, которая пропитана нестекающим диэлектрическим составом. В состав последнего входят канифоль, минеральное масло и церезин – вещество, отличительной особенностью которого является высокая вязкость. Физические свойства пропиточного состава, используемого при производстве ЦААБл 10 3х240, позволяют прокладывать этот кабель в наклонных линиях электропередачи, которые могут иметь сколь угодно большую разницу максимальной и минимальной глубины залегания под землей.

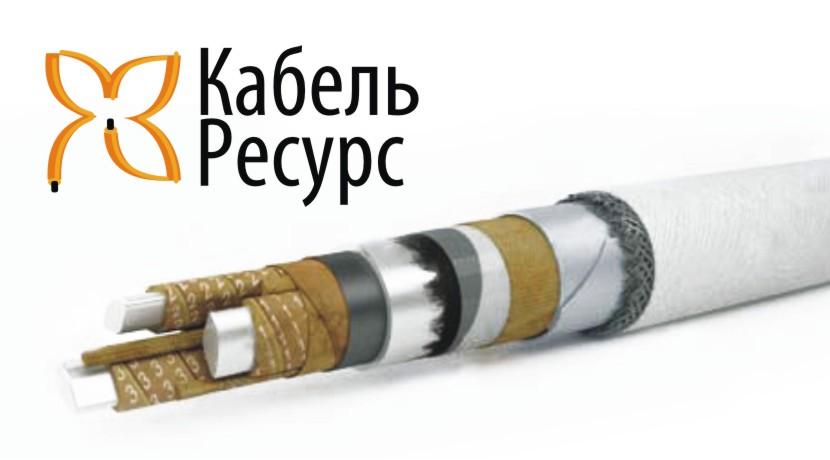

В целях защиты токопроводящих жил, материала их изоляции, а также экранирующего слоя от деструктивного влияния влаги и веществ, активных в коррозионном отношении, в конструкцию кабеля добавлена оболочка, изготавливаемая методом выпрессовки из алюминия. Выше этой защитной оболочки находится трехкомпонентная подушка (битум, полиэтиленовая пленка и крепированная бумага). Следующий элемент конструкции ЦААБл 10 3х240 – стальная броня; эта компонента защищает изделие от механических нагрузок, падающих на него при подземной прокладке. Наружный элемент кабеля – покров из прочной стеклопряжи.
