ААШв 10 3х70
Кабель ААШв 10 3х70 – изделие, используемое для передачи переменного тока частотой 50 Гц, при этом максимальное напряжение последнего должно составлять 10 кВ. Этот кабель применяется для электроснабжения стационарных промышленных установок, включается в состав линий электропередачи, которые могут монтироваться:
- в сухих, влажных или частично затапливаемых помещениях при отсутствии риска причинения кабелю ААШв 10 3х70 механических повреждений. Коррозионная активность окружающей среды при этом может быть низкой, средней или высокой;
- в траншеях, характеризующихся разной (в том числе высокой) степенью коррозионной активности грунта. В почве с низкой и средней концентрацией коррозионных агентов допускается наличие блуждающих токов;
- в сооружениях специального назначения (тоннелях, коллекторах, шахтах, коллекторах и других).

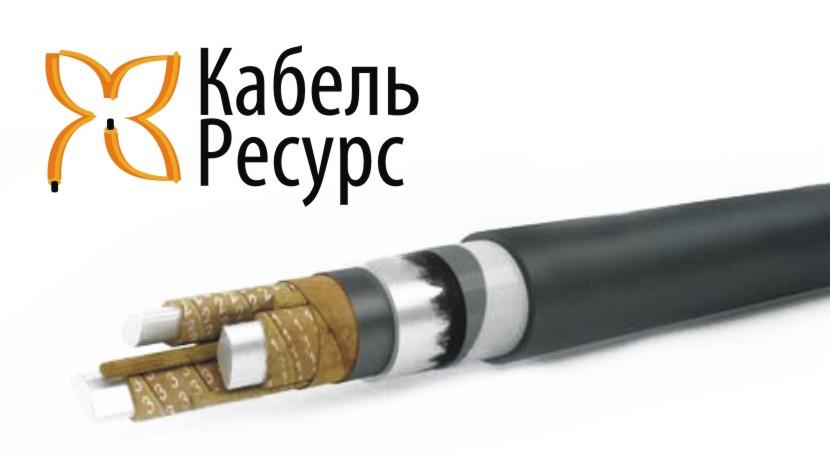

Высокая стойкость ААШв 10 3х70 к негативному влиянию различных внешних факторов объясняется особенностями его внутреннего строения. Основой кабеля является пакет из трех алюминиевых жил, каждая из которых может состоять из одной или нескольких проволок. По маркировке изделия можно сделать вывод о площади сечения жил кабеля ААШв 10 3х70: она составляет 70 мм2. Изоляция – как фазная, которой покрыта каждая жила, так и поясная, являющаяся общей для трех жил – изготовлена из кабельной бумаги, пропитанной составом с повышенной вязкостью. Над слоем поясной изоляции ААШв 10 3х70 находится слой электропроводящей бумаги, образующий экран кабеля, который предназначен для гашения электромагнитных возмущений, возникающих при протекании по жилам кабеля электрического тока. Выше экрана ААШв 10 3х70 расположена оболочка из алюминия, а над ней – слой битума и обмотка из пленки ПЭТ. Наружным (видимым) элементом, входящим в конструкцию ААШв 10 3х70, является покров из поливинилхлоридного пластиката.
