Кабель ААБл-1 4х70 (1 кВ)
| Кол-во на складе | 4122 м. |
| Артикул | 12675 |
| Технические характеристики | |
| Диаметр наружный, мм | 35,8 |
| Масса, кг/км | 2226 |
Четырехжильный силовой кабель ААБл-1 4х70 рассчитан на передачу переменного или постоянного электрического тока напряжением до 1 кВ или до 2,5 кВ соответственно. Способ его прокладки – подземный, при этом грунт, который окружает изделие во время его функционирования, должен иметь низкий или средний уровень содержания веществ, вызывающих коррозию. Нельзя прокладывать кабель в условиях риска появления блуждающих токов и растягивающих усилий: изделие не способно противостоять данным факторам и при их возникновении может утратить функциональность.
Кроме того, недопустимым является создание на кабеле изгибов, радиус которых меньше, чем 25 диаметров изделия.
Кабель не должен эксплуатироваться в районах, в которых температура воздуха поднимается выше +50°С или опускается ниже -50°С; верхний предел относительной влажности воздуха зафиксирован стандартами на отметке 98%.

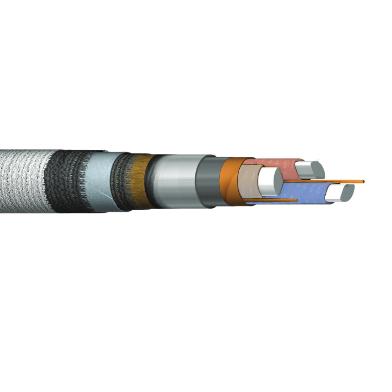

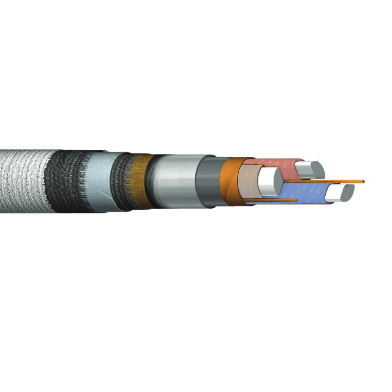

Конструкция ААБл-1 4х70
- Четыре проводящие жилы секторной формы, выполненные из алюминия, являются основой кабеля ААБл 1 4х70.
- Они дополняются фазной изоляцией – бумагой кабельного типа, пропитанной специальным составом, обладающим высокой вязкостью и диэлектрическими свойствами.
- Такая же бумага применяется производителями изделия для изготовления поясной изоляции кабеля.
- Выше поясной изоляции находится еще один бумажный слой – экран; составляющая его бумага имеет характерную особенность – она проводит электрический ток.
- Над экраном кабеля располагается алюминиевая оболочка
- Над ней – слой битума, ленты из ПВХ-пленки и бумага крепированного типа.
- Выше этой защитной подушки находится броня изделия – две стальные ленты.
- Снаружи кабель защищен оболочкой, изготавливаемой из кабельной пряжи.
Монтаж и эксплуатация
Специалисты, выполняющие работы по монтажу силового кабеля с бумажной изоляцией ААБл-1 4*70, должны учитывать, что при температуре воздуха ниже 0°С эти работы недопустимы.Кроме того, недопустимым является создание на кабеле изгибов, радиус которых меньше, чем 25 диаметров изделия.
Кабель не должен эксплуатироваться в районах, в которых температура воздуха поднимается выше +50°С или опускается ниже -50°С; верхний предел относительной влажности воздуха зафиксирован стандартами на отметке 98%.
