Кабель ААБл-1 4х50 (1 кВ)
| Кол-во на складе | 2980 м. |
| Артикул | 12674 |
| Технические характеристики | |
| Диаметр наружный, мм | 33 |
| Масса, кг/км | 1870 |
Силовой кабель ААБл-1 4х50 может использоваться в качестве токопроводящего конструктивного элемента линий электропередачи, прокладываемых в земле, а также стационарных установок. Максимальное напряжение переменного тока составляет 1 кВ.
Конструкция обернута лентой из электропроводящей бумаги (экраном), помещена в алюминиевую оболочку, защищена подушкой из битума, крепированной бумаги и пленки. Прочность силового кабеля ААБл 4х50 увеличена использованием брони – стальных лент. Наружный (видимый) элемент устройства кабеля – покров, материалом которого является стеклопряжа.

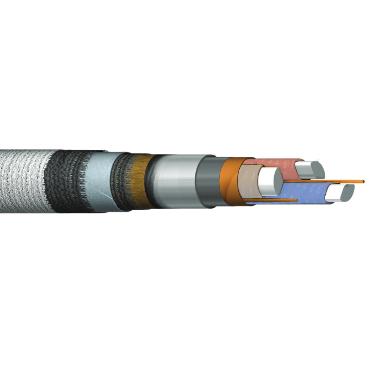

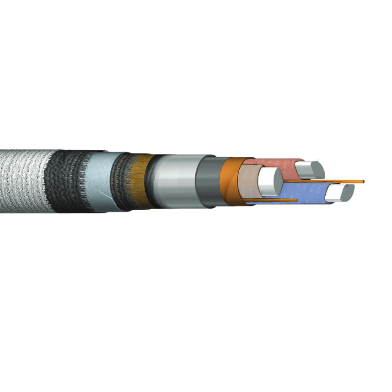

Устройство ААБл-1 4х50
Четыре жилы из алюминия, которые могут иметь как одно-, так и многопроволочное исполнение, являются силовой основой кабеля ААБл 4х50. Жилам придана секторная форма, которая не случайна: именно она способствует максимально эффективному использованию площади сечения кабеля, исключая пустоты и минимизируя диаметр ААБл 1 4*50. Жилы защищены фазной изоляцией из маслопропитанной бумаги и общей поясной изоляцией из этого же материала.Конструкция обернута лентой из электропроводящей бумаги (экраном), помещена в алюминиевую оболочку, защищена подушкой из битума, крепированной бумаги и пленки. Прочность силового кабеля ААБл 4х50 увеличена использованием брони – стальных лент. Наружный (видимый) элемент устройства кабеля – покров, материалом которого является стеклопряжа.
Прокладка и эксплуатация
Условия прокладки и эксплуатации силового бумажного кабеля ААБл-1 4х50:- монтаж допустим при положительной температуре окружающей среды;
- нормальная эксплуатация возможна в температурном диапазоне от -50 до +50 °С;
- предельно допустимая относительная влажность воздуха составляет 98%;
- грунт, в котором прокладывается ААБл 4х50, должен иметь низкую или среднюю коррозионную активность и характеризоваться отсутствием в своем составе перегноя, щелочей, извести.
