Кабель ААБл-1 4х150 (1 кВ)
| Кол-во на складе | под заказ |
| Артикул | 12678 |
| Технические характеристики | |
| Диаметр наружный, мм | 46,2 |
| Масса, кг/км | 3755 |
Маркировка силового кабеля ААБл-1 4х150 указывает на количество токопроводящих жил, входящих в его конструкцию – 4, а также на площадь сечения жилы – 150 мм2. Особенности конструкции этого кабеля позволяют использовать его в качестве проводника переменного электрического тока номинальной частотой 50 Гц, при этом максимальное допустимое напряжение составляет 1 кВ. Кабель ААБл 4х150 может использоваться и для передачи постоянного тока максимальным напряжением 2,5 кВ.
Прокладка кабеля ААБл 4х150 осуществляется в земле (траншеях), при этом должен быть полностью исключен риск появления блуждающих токов в грунте; кроме того, в состав последнего не должны входить щелочи, известь и другие вещества, обладающие химической агрессивностью. Степень коррозионной активности грунта, в котором допускается монтаж ААБл 4х150 – низкая или средняя; температура окружающей среды при прокладке кабеля должна быть положительной.
Кабель надежно защищен от внешних воздействий оболочкой, выпрессованной из алюминия, пленкой ПВХ, битумом, крепированной бумагой, стальной броней и наружным покровом, материалом которого является стеклопряжа. Сложная конструкция ААБл-1 4*150, а также упомянутая выше секторная форма его жил, объясняют ограничение радиуса изгибов кабеля: при прокладке нужно следить за тем, чтобы этот радиус всегда был выше 25 его наружных диаметров.
Прокладка кабеля ААБл 4х150 осуществляется в земле (траншеях), при этом должен быть полностью исключен риск появления блуждающих токов в грунте; кроме того, в состав последнего не должны входить щелочи, известь и другие вещества, обладающие химической агрессивностью. Степень коррозионной активности грунта, в котором допускается монтаж ААБл 4х150 – низкая или средняя; температура окружающей среды при прокладке кабеля должна быть положительной.

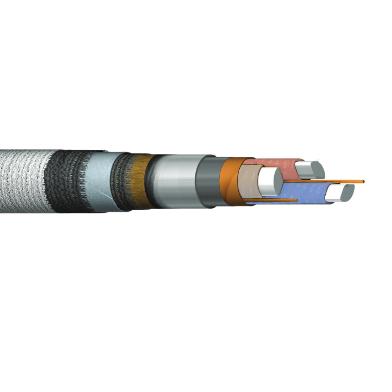

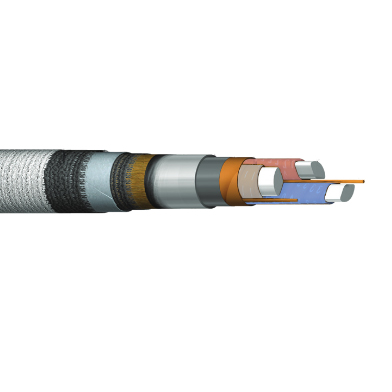

Устройство кабеля
Жилы силового кабеля ААБл 1 4х150 имеют секторную форму, позволяющую плотно расположить их во внутреннем пространстве кабеля. Они покрыты пропитанной маслом бумагой, которая составляет фазную изоляцию жил; поясная изоляция, охватывающая все четыре жилы, изготовлена из такой же бумаги. На поясную изоляцию наложен экран (электропроводящая бумага), эффективно гасящий электромагнитные возмущения и исключающий помехи в работе оборудования и сетей.Кабель надежно защищен от внешних воздействий оболочкой, выпрессованной из алюминия, пленкой ПВХ, битумом, крепированной бумагой, стальной броней и наружным покровом, материалом которого является стеклопряжа. Сложная конструкция ААБл-1 4*150, а также упомянутая выше секторная форма его жил, объясняют ограничение радиуса изгибов кабеля: при прокладке нужно следить за тем, чтобы этот радиус всегда был выше 25 его наружных диаметров.
