Кабель ААБл-1 4х120 (1 кВ)
| Кол-во на складе | 6113 м. |
| Артикул | 12677 |
| Технические характеристики | |
| Диаметр наружный, мм | 42,8 |
| Масса, кг/км | 3203 |
Кабель ААБл-1 4х120 предназначен для прокладки под землей (в траншеях), при этом грунт не должен обладать высокой коррозионной активностью и включать в свой состав щелочи, перегной, известь. Риск возникновения блуждающих токов в среде, окружающей кабель ААБл 4*120, также недопустим. Другой возможный вариант использования кабеля – его монтаж в качестве токопроводящего элемента стационарных электроустановок. Технические особенности кабеля допускают передачу по нему переменного тока частотой 50 Гц и максимальным напряжением 1 кВ; возможно применение ААБл 4х120 для передачи постоянного тока, его максимальное напряжение при этом составляет 2,5 кВ.
Выше поясной изоляции расположен экран кабеля ААБл 1 4*120, который изготовлен из бумаги, обладающей электропроводящими свойствами, и предназначен для защиты внешних приборов и цепей от электромагнитных полей, формируемых током, протекающим по кабелю. Кроме того, экран способствует симметрии электрического поля вокруг жил кабеля ААБл 4х120.
От внешних воздействий кабель защищен алюминиевой оболочкой, многослойной подушкой (в состав последней входит битум, пленка ПВХ и крепированная бумага), стальными лентами и наружным покрытием, изготовленным из кабельной пряжи.

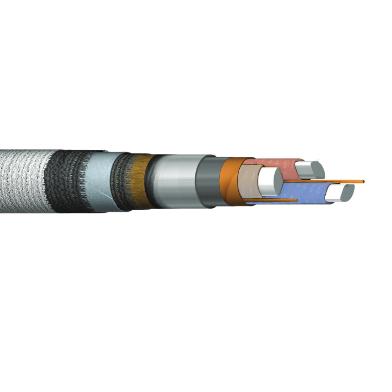

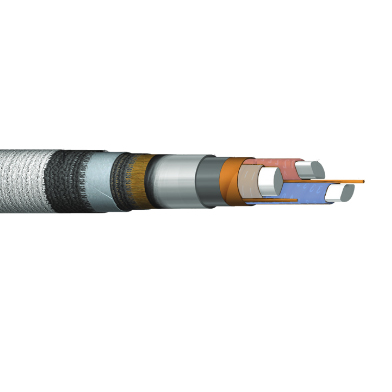

Конструкция ААБл-1 4х120
Четыре жилы силового кабеля ААБл-1 4х120, предназначенные для передачи переменного или постоянного тока, изготовлены из алюминия. В отличие от многих других модификаций силовых проводов, они имеют не круглую, а секторную форму, что позволяет максимально плотно расположить жилы в ограниченном внутреннем пространстве кабеля и уменьшить диаметр последнего. Взаимный электрический контакт фазных жил ААБл 4х120 исключен наличием на каждой из них изоляции из специальной маслопропитанной бумаги. Из такой же бумаги изготовлена общая – так называемая поясная – изоляция, слой которой охватывает пакет жил.Выше поясной изоляции расположен экран кабеля ААБл 1 4*120, который изготовлен из бумаги, обладающей электропроводящими свойствами, и предназначен для защиты внешних приборов и цепей от электромагнитных полей, формируемых током, протекающим по кабелю. Кроме того, экран способствует симметрии электрического поля вокруг жил кабеля ААБл 4х120.
От внешних воздействий кабель защищен алюминиевой оболочкой, многослойной подушкой (в состав последней входит битум, пленка ПВХ и крепированная бумага), стальными лентами и наружным покрытием, изготовленным из кабельной пряжи.
