Кабель ААБл-10 3х95 (10 кВ)
| Кол-во на складе | 745 м. |
| Артикул | 304 |
| Технические характеристики | |
| Диаметр наружный, мм | 45,9 |
| Масса, кг/км | 3312 |
Силовой кабель марки ААБл-10 3х95 предназначен для передачи переменного или постоянного тока в стационарных электроустановках или электрических сетях. Он рассчитан на напряжение переменного (частотой 50 Гц) тока до 10 кВ; допустимое напряжение постоянного тока может в 2,5 раза превышать номинальное значение напряжения переменного, достигая, таким образом, 25 кВ.

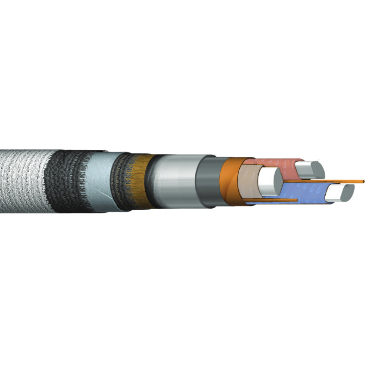

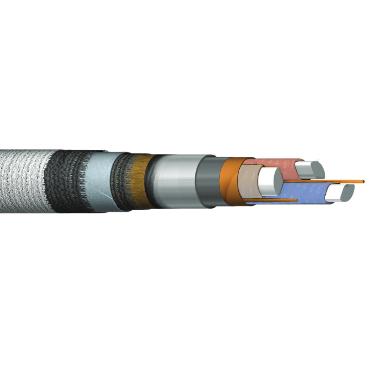

Устройство ААБл-10 3х95
В качестве токопроводящего элемента кабеля ААБл 3*95 (10 кВ) выступают три жилы из алюминия, которые могут иметь однопроволочное (в этом случае к маркировке кабеля добавляется обозначение «ож») или многопроволочное исполнение. Сечение этих жил, площадь которого составляет 95 мм2, имеет секторную форму. Электрический контакт жил ААБл-10 3х95 между собой и с расположенными выше слоями защиты исключен благодаря использованию фазной изоляции из пропитанной вязким составом бумаги. Дополнительно пакет из трех жил защищается поясной изоляцией. Выше этой изоляции расположены (по направлению к наружной поверхности ААБл-10 3х95):- экран, изготовленный из бумаги с электропроводящими свойствами;
- оболочка из алюминия;
- защитная подушка, состоящая из пленки ПВХ, битума и специальной крепированной бумаги;
- слой брони, изготовленной из стали;
- наружное покрытие ААБл 10 3х95, материалом которого является стеклопряжа.
Монтаж и эксплуатация
Названный стандарт регламентирует не только устройство, но и правила прокладки и эксплуатации ААБл 3х95 (10 кВ). Установлены следующие температурные ограничения:- Монтаж допустим при температуре окружающей среды, превышающей 0°С;
- Использование кабеля допустимо при температуре, варьирующейся от -50 до +50°С.
- Предельно допустимая относительная влажность воздуха, окружающего ААБл-10 3х95, составляет 98%.
