Кабель ААБл-10 3х35 (10 кВ)
| Кол-во на складе | под заказ |
| Артикул | 12673 |
Кабель марки ААБл 10 3х35 предназначен для прокладки в земле и использования в качестве проводника электрического тока напряжением до 10 кВ. Он может применяться в случае, если грунт характеризуется средней или низкой коррозионной активностью, а также отсутствием блуждающих токов. Кабель ААБл 3х35 не должен подвергаться растягивающим усилиям: если условия эксплуатации предполагают риск возникновения таких усилий, использование кабеля недопустимо.
Пространство между изолированными жилами заполнено бумажными жгутами. Жилы и заполнители покрыты общей поясной изоляцией, изготовленной из пропитанной вязким составом бумаги; поверх нее расположен экран, материалом которого является бумага с электропроводящими свойствами. Над экраном расположены алюминиевая оболочка силового кабеля ААБл 3х35, имеющая сложную конструкцию подушка из битума, пленки и бумаги, слой стальной брони и наружный покров, материалом которого является кабельная или стеклянная пряжа. Специальное покрытие, нанесенное на ААБл 3х35, предохраняет кабель от нежелательного слипания при хранении.
Кабель с бумажной изоляцией ААБл 10 3*35 должен эксплуатироваться при температуре окружающей среды, лежащей в диапазоне от -50 до +50°С. Радиус изгибов, формируемых при его прокладке, не должен быть меньше 25 наружных диаметров кабеля. Разность уровней, на которых располагается ААБл 3х35 в земле, не должна превышать 15 м. При соблюдении указанных условий срок нормальной эксплуатации кабеля составит не менее 30 лет.

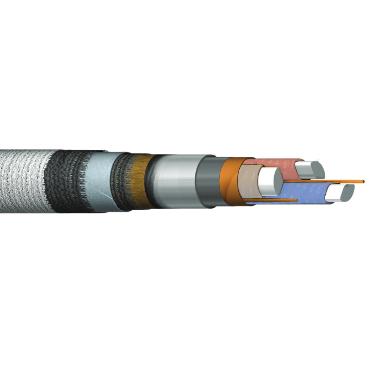

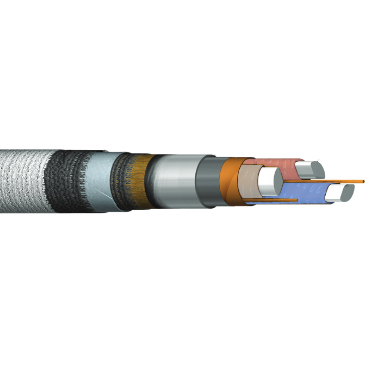

Устройство ААБл 10 3х35
В состав кабеля ААБл 10 3х35 входят три токопроводящих жилы, изготовленных из алюминия. Жилы имеют однопроволочную конструкцию и защищены фазной изоляцией из бумаги, которая пропитана вязким составом. Действующие стандарты устанавливают максимально допустимую температуру жил: в ходе эксплуатации ААБл 3х35 в рабочем режиме они могут нагреваться до +60°С, в режиме перегрузки – до +80°С.Пространство между изолированными жилами заполнено бумажными жгутами. Жилы и заполнители покрыты общей поясной изоляцией, изготовленной из пропитанной вязким составом бумаги; поверх нее расположен экран, материалом которого является бумага с электропроводящими свойствами. Над экраном расположены алюминиевая оболочка силового кабеля ААБл 3х35, имеющая сложную конструкцию подушка из битума, пленки и бумаги, слой стальной брони и наружный покров, материалом которого является кабельная или стеклянная пряжа. Специальное покрытие, нанесенное на ААБл 3х35, предохраняет кабель от нежелательного слипания при хранении.
Кабель с бумажной изоляцией ААБл 10 3*35 должен эксплуатироваться при температуре окружающей среды, лежащей в диапазоне от -50 до +50°С. Радиус изгибов, формируемых при его прокладке, не должен быть меньше 25 наружных диаметров кабеля. Разность уровней, на которых располагается ААБл 3х35 в земле, не должна превышать 15 м. При соблюдении указанных условий срок нормальной эксплуатации кабеля составит не менее 30 лет.
