Силовой кабель ААБ2л 1 4х120
Кабель марки ААБ2л 1 4х120 выпускается в соответствии с ГОСТ 18410-73, а также ТУ 16. К09-143-2004 и ТУ 16. К71-269-97. Способ его прокладки – в траншее; ток, передаваемый по изделию, может быть как переменным, так и постоянным. Установлены максимальные значения допустимого напряжения: для переменного тока – 1 кВ, для постоянного тока – 2,5 кВ.

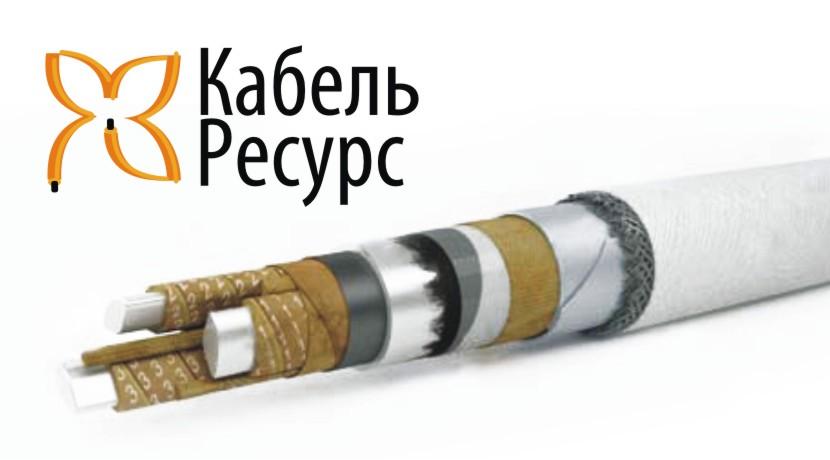

Токопроводящую функцию выполняют жилы кабеля ААБ2л 1 4х120. Эти элементы, которых в конструкцию изделия входит четыре, имеют площадь поперечного сечения, равную 120 мм2. Материалом токопроводящих жил является алюминий; от нежелательного электрического взаимодействия с другими элементами кабеля и между собой жилы защищены бумагой, пропитанной диэлектрическим составом. Кроме индивидуальной (фазной), в состав кабеля входит поясная изоляция, слой которой охватывает пакет из проводящих элементов. Следующая компонента, входящая в изделие – алюминиевая оболочка; над ней находится слой битума, специальная крепированная бумага и ПВХ-пленка. Выше перечисленных элементов располагается ленточная броня из стали, а над ней – стеклопряжа, из которой выполнен наружный покров ААБ2л 1 4х120.
Передача тока по рассматриваемому кабелю вызывает повышение его температуры до +80°С. Функционирование электрических цепей всегда сопровождается большим или меньшим риском возникновения короткого замыкания; в режиме КЗ кабель ААБ2л 1 4х120, поставки которого осуществляются с нашего склада, разогревается до температуры +200°С.
Перед выполнением прокладки рассмотренного кабеля необходимо оценить свойства грунта, в котором он будет залегать. В случае если концентрация веществ, вызывающих коррозию, находится на высоком уровне, в грунте не должно быть блуждающих токов. Для грунтов со средней или низкой концентрацией коррозионно-активных агентов наличие блуждающих токов является допустимым.
