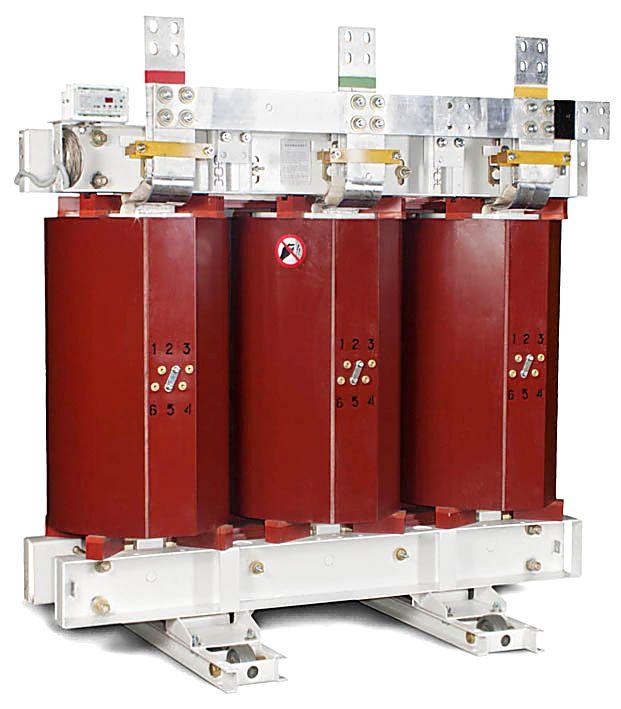

Трансформатор ТСГЛ-1600/10-У3 находит своё применение в качестве элемента энергосистем или самостоятельного устройства, обеспечивающего питанием различных потребителей. Ток, который на него подаётся, должен быть трёхфазным, его частота должна составлять 50 герц. При преобразовании тока в трансформаторе ТСГЛ-1600/10-У3 осуществляется понижение его напряжения с 6, 6,3 или 10 кВ (значения напряжения обмотки ВН) до 0,4 кВ (значение напряжения обмотки НН). Обмотки соединяются по схеме Д/Ун-11 (по умолчанию) или У/Ун-0 (при размещении покупателем индивидуального заказа). Число 1600, включённое в маркировку описываемого трансформатора, является значением его мощности (в кВА).
По аббревиатуре «ГЛ», которая содержится в маркировке трансформатора, мы можем определить, что изоляция его обмоток является геафолевой литой. Она изготавливается из эпоксидной композиции, которая не только имеет высокую механическую прочность, но и отличается экологичностью, поскольку не выделяет в окружающий воздух опасных соединений. Обмотки усилены стеклотканью, которая предотвращает появление трещин в геафоле.
Трансформатор ТСГЛ-1600/10-У3 обладает таким преимуществом, как безопасность в пожарном отношении. Для исключения перегрева в его конструкцию включено реле тепловой защиты TP-100, которое управляется тремя температурным датчиками (они располагаются в обмотке НН). Между реле и датчиками имеется 10-метровый кабель, наличие которого позволяет расположить реле на некотором расстоянии от трансформатора ТСГЛ-1600/10-У3 для особого удобства в обслуживании. По отдельному заказу устройство, о котором идёт речь, может быть укомплектовано системой принудительного охлаждения.
По желанию клиента мы можем выполнить доставку рассмотренного трансформатора по любому указанному адресу.
