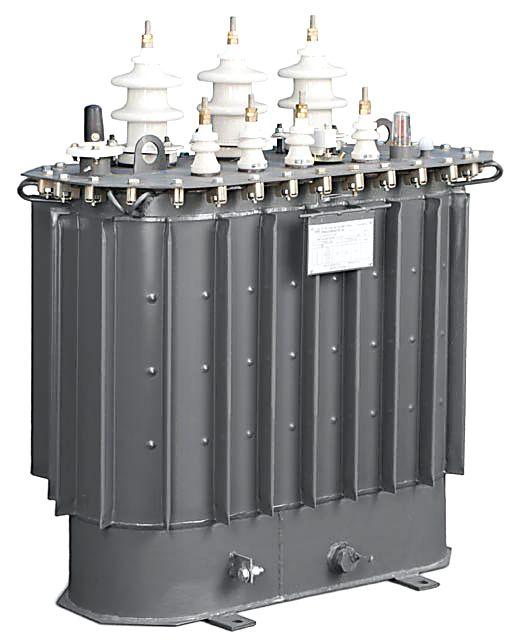

Трансформатор ТМГСУ-63/10-У1
Трансформатор ТМГСУ-63/10-У1 предназначен для снижения напряжения трёхфазного переменного тока частотой 50 герц с 10 или 6 до 0,4 киловольт. Устройство имеет номинальную мощность 63 кВА. Схема и группа соединения обмоток рассматриваемого трансформатора – У/Ун-0.
Основной отличительной особенностью трансформатора ТМГСУ-63/10-У1 является наличие в его конструкции элемента, на который указывает аббревиатура «СУ» в маркировке – симметрирующего устройства. Назначением последнего является выравнивание перекосов фазных напряжений, которые могут возникнуть при приложении к трансформатору несимметричной нагрузки. СУ, представляющее собой отдельную обмотку, которая укладывается в виде бандажа над обмотками высшего напряжения, функционирует по следующему принципу:
- неравномерность (несимметричность) пофазной нагрузки влечёт за собой появление тока в нулевом проводе трансформатора ТМГСУ-63/10-У1 и, как следствие, возникновение потока нулевой последовательности;
- в СУ, включаемом в рассечку нулевого провода, вырабатывается противоположно направленный и равный по величине ток;
- негативное действие потока нулевой последовательности компенсируется, перекос фазных напряжений – устраняется.
Силовой трансформатор ТМГСУ-63/10-У1 допускает регулировку напряжения в диапазоне ±5% (обращаем внимание: она должна выполняться только после полного отключения устройства). Напряжение регулируется ступенчато, одна ступень составляет 2,5%.
В конструкцию трансформатора ТМГСУ-63/10-У1 входят:
- маслоуказатель поплавкового типа: используется для измерения уровня масла в баке;
- предохранительный клапан: исключает критическое повышение давления в баке;
- гильзой в крышке: в неё устанавливается стеклянный термометр, с помощью которого специалисты измеряют температуру верхних слоёв масла.
