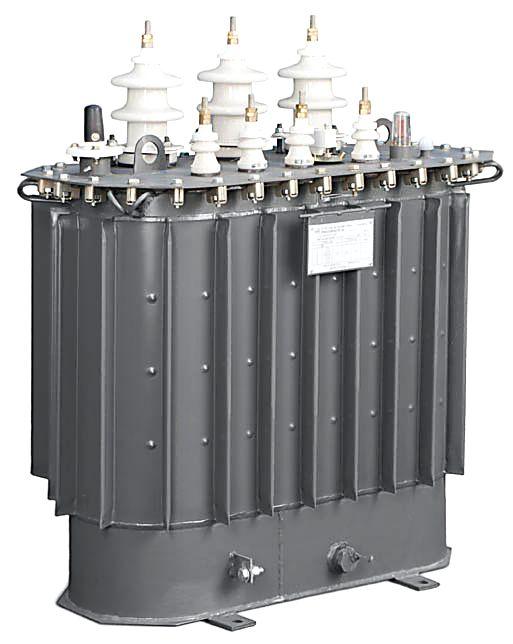

Трансформатор ТМГСУ
Предназначением трехфазных масляных трансформаторов ТМГСУ является преобразование электрической энергии:
- в сетях ее конечных потребителей;
- в энергосистемах.
Характерной особенностью трансформаторов ТМГСУ, реализуемых со склада ТД «Кабель-Ресурс», является их способность поддерживать симметричность фазных напряжений тока в сетях с неравномерной пофазной нагрузкой. Наличие симметрирующего устройства (именно на него указывает аббревиатура «СУ» в маркировке ТМГСУ) обеспечивает низкое сопротивление нулевой последовательности. В устройствах, о которых идет речь, в сравнении с трансформаторами без СУ значение этого сопротивления в среднем в три раза ниже.
В маркировке трансформаторов ТМГСУ, как мы видим, содержится буква «Г». Она указывает на герметичность рассматриваемых устройств. В конструкцию трансформаторов не входит маслорасширитель, при этом объем масла в ходе эксплуатации устройств, разумеется, меняется. Для компенсации этих изменений производитель оснастил трансформаторы пластичными гофрами бака.
Номинальная частота тока в сети, в которую включаются трансформаторы ТМГСУ, должна равняться 50 Гц. Рассматриваемые устройства позволяют регулировать напряжение в диапазоне ±5% путем ступенчатого (по 2,5%) переключения ответвлений обмотки ВН. Регулировка осуществляется на полностью отключенном трансформаторе (способ «переключение без возбуждения», или ПБВ).
Производитель устанавливает следующие правила эксплуатации рассмотренных трансформаторов, которые должны неукоснительно соблюдаться:
- высота объекта, на котором используются устройства, не должна быть больше 1000 м над уровнем моря;
- температура воздуха должна варьироваться от -45 до +40°С или от -60 до +40°С (для исполнений У и ХЛ соответственно);
- окружающая среда не должна быть чрезмерно запыленной и/или взрывоопасной.
