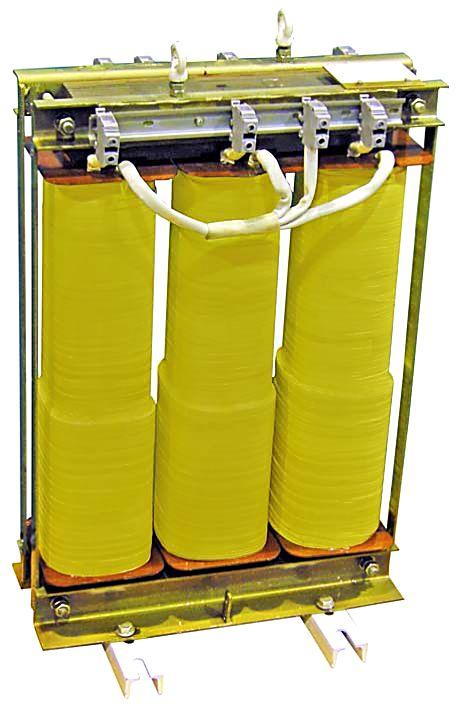

Трансформаторы ТСР
Предназначением трансформаторов ТСР (аббревиатура расшифровывается как «трехфазные сухие разделительные») является обеспечение электропитанием полупроводниковых преобразователей лифтов и станков, выпрямительных схем и электроинструмента, а также многих других устройств. Трансформаторы ТСР применяются в тех случаях, когда требуется обеспечить разделение электрических цепей посредством усиленной изоляции.
По такому классификационному признаку, как способ монтажа на месте использования, рассматриваемые в этом обзоре трансформаторы относятся к категории встраиваемых устройств. Специалисты должны помнить о том, что высота объекта, на котором используются трансформаторы ТСР, над уровнем моря не должна быть больше, чем 1 км. Климатическое исполнение и категория размещения описываемых трансформаторов, в соответствии с действующим в нашей стране ГОСТ 15150-69 – УХЛ3.
Трансформаторы, которым посвящен этот обзор, отличаются устойчивостью к механическим нагрузкам. Степень этой устойчивости варьируется в зависимости от того, о какой модификации трансформатора идет речь. Так, устройствам мощностью от 0,16 до 0,63 кВА присвоена группа механического исполнения М8 (по ГОСТ 30631-99), трансформаторам мощностью 1-10 кВА – группа М3, модификациям мощностью 16, 25 и 40 кВА – группа М1.
Схема и группа соединения обмоток трансформаторов ТСР, реализуемых со склада ТД «Кабель-Ресурс» – Ун/Ун-0. Обращаем внимание специалистов на то, что по степени стойкости к короткому замыканию рассматриваемые устройства являются нестойкими. Класс защиты от поражения окружающих электрическим током – I (определяется и указывается по ГОСТ 12.2.007.0-75). Степень защиты трансформаторов ТСР от деструктивного влияния окружающей среды – IP00, степень защиты контактных зажимов – IP20 (по ГОСТ 14254-96).
